K123A是鎳基沉淀硬化型等軸品鑄造高溫合金，是在K423合金的基礎上發展起來的，使用溫度在1000°C以下。合金通過降低鉻、鈷、鉬元素含量和提高硼元素含量，減小了合金固溶體的過飽和度，使合金組織穩定性和綜合力學性能得到了改善。該合金具有良好的抗氧化性能及抗冷熱疲勞性能，并且鑄造性能及焊接性能好，組織穩定。主要產品有燃氣渦輪空心、實心導向葉片和幣鑄導向器等。

       K423A高溫合金在應用概況及特性方面，合金已用于制作渦軸發動機II級整鑄導向器。與同類型的合金相比，該合金強度高、塑性好、抗冷熱疲勞和抗氧化性能更優。零件在900°C以上使用時。可用CrAI共滲法來提高材料的耐腐蝕性能。合金經廠期時效后，TCP相析出量顯著減少。

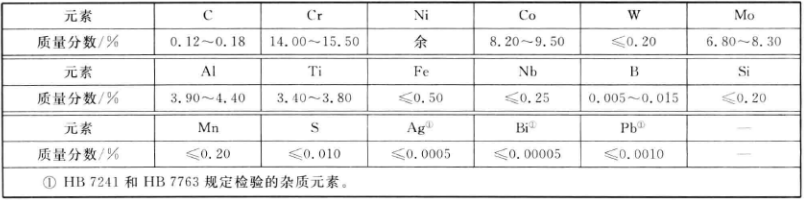

       K423A鎳基合金的材料技術標準如下：GB/T 14992高溫合金和金屬間化合物高溫材料的分類和牌號、GJB 5512. 1鑄造高溫合金和鑄造金屬間化合物高溫材料母合金規范、第I部分：普通精密鑄件用鑄造高溫合金母合金、IIB 7241 K423A 合金錠、HB 7763航空發動機用等軸晶鑄造高溫合金錠規范、HB/Z 140航空用高溫合金熱處理工藝。熔煉與鑄造工藝采用了，真空感應爐熔煉母合金，真空感應爐重熔，用熔模精密鑄造填砂澆注法鑄造零件和試棒。精練溫度1550°C?1600°C，澆注溫度1390°C?1420°C。化學成分摘自GB/T 14992，雜質元素分析有區別的摘自HB 7241和HB 7763，見表格參考：
